Dari Sentuhan Jari hingga Muncul di Layar: Cara Kerja Keyboard

Aplikita.com - Keyboard adalah salah satu perangkat input yang paling sering digunakan saat bekerja dengan komputer. Setiap kali Anda menekan sebuah tombol, huruf, angka, atau simbol langsung muncul di layar dalam hitungan milidetik. Proses ini terlihat sederhana, tetapi sebenarnya melibatkan serangkaian langkah yang berlangsung sangat cepat.

Artikel ini membahas bagaimana keyboard bekerja, mulai dari saat tombol ditekan hingga karakter akhirnya ditampilkan di layar.

Apa Itu Keyboard?

Keyboard adalah perangkat input yang digunakan untuk mengirimkan perintah atau memasukkan data ke komputer. Selain mengetik teks, keyboard juga digunakan untuk menjalankan berbagai fungsi, seperti membuka menu, menjalankan shortcut, mengontrol permainan, hingga mengoperasikan aplikasi.

Meskipun bentuk dan jenisnya beragam, prinsip kerja sebagian besar keyboard modern hampir sama.

Apa yang Terjadi Saat Tombol Ditekan?

Saat sebuah tombol ditekan, yang terjadi bukan sekadar tombol bergerak ke bawah. Di dalam keyboard terdapat rangkaian elektronik yang mendeteksi tombol mana yang sedang ditekan.

Secara sederhana, prosesnya adalah sebagai berikut:

Pengguna menekan tombol.
Sakelar (switch) pada tombol aktif.
Keyboard mengenali posisi tombol tersebut.
Informasi dikirim ke komputer.
Sistem operasi menerjemahkan informasi menjadi karakter atau perintah.
Karakter ditampilkan pada layar.

Keseluruhan proses ini biasanya berlangsung hanya dalam beberapa milidetik.

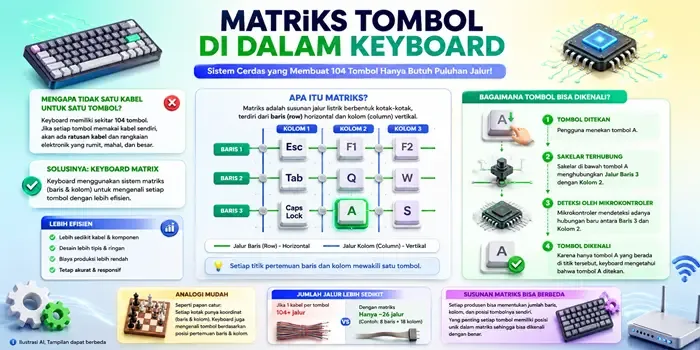

Matriks Tombol di Dalam Keyboard

Jika Anda pernah membayangkan bahwa setiap tombol pada keyboard memiliki satu kabel sendiri yang langsung terhubung ke komputer, kenyataannya tidak demikian.

Bayangkan sebuah keyboard memiliki sekitar 104 tombol. Jika setiap tombol membutuhkan jalur kabel sendiri, maka di dalam keyboard akan terdapat ratusan kabel dan rangkaian elektronik yang rumit. Selain membuat biaya produksi lebih mahal, desain keyboard juga menjadi lebih besar dan sulit dibuat.

Karena itu, produsen menggunakan sistem yang disebut matriks keyboard (keyboard matrix).

Apa Itu Matriks?

Matriks adalah susunan jalur listrik yang dibentuk seperti kotak-kotak, terdiri dari:

Jalur baris (row) yang membentang secara horizontal.
Jalur kolom (column) yang membentang secara vertikal.

Jika kedua jalur tersebut saling berpotongan, terbentuklah sebuah titik pertemuan. Setiap titik inilah yang mewakili satu tombol pada keyboard.

Sebagai ilustrasi sederhana:

Kolom 1 Kolom 2 Kolom 3 Baris 1 Esc F1 F2 Baris 2 Tab Q W Baris 3 Caps Lock A S

Tabel di atas hanya contoh sederhana. Keyboard sebenarnya memiliki lebih banyak baris dan kolom.

Bagaimana Tombol Bisa Dikenali?

Misalkan tombol A berada pada Baris 3 dan Kolom 2.

Saat tombol tersebut ditekan, sakelar di bawah tombol akan menghubungkan jalur Baris 3 dengan Kolom 2.

Mikrokontroler di dalam keyboard kemudian mendeteksi bahwa hubungan antara kedua jalur tersebut baru saja terjadi.

Karena hanya tombol A yang berada pada titik tersebut, keyboard langsung mengetahui bahwa pengguna sedang menekan tombol A.

Dengan kata lain, keyboard tidak mengenali tombol berdasarkan nama hurufnya, tetapi berdasarkan posisi pertemuan baris dan kolom.

Mengapa Cara Ini Lebih Efisien?

Misalnya sebuah keyboard memiliki 104 tombol.

Jika setiap tombol memiliki kabel sendiri, diperlukan lebih dari seratus jalur yang harus dihubungkan ke rangkaian elektronik.

Sebaliknya, dengan sistem matriks, keyboard mungkin hanya memerlukan sekitar:

8 jalur baris
18 jalur kolom

Totalnya hanya 26 jalur, tetapi sudah cukup untuk mengenali seluruh 104 tombol.

Inilah sebabnya keyboard dapat dibuat:

lebih tipis,
lebih ringan,
lebih murah diproduksi,
lebih hemat komponen elektronik,
dan lebih mudah dirancang.

Analogi yang Mudah Dipahami

Bayangkan sebuah papan catur.

Setiap kotak dapat dikenali berdasarkan koordinatnya, misalnya:

Baris 1 Kolom A
Baris 5 Kolom C
Baris 8 Kolom H

Anda tidak perlu memberi nama unik pada setiap kotak. Cukup mengetahui koordinatnya saja, Anda sudah tahu kotak mana yang dimaksud.

Keyboard bekerja dengan prinsip yang hampir sama. Setiap tombol memiliki "alamat" berupa kombinasi baris dan kolom.

Ketika tombol ditekan, keyboard hanya perlu mengetahui:

baris mana yang aktif, dan
kolom mana yang terhubung.

Dari dua informasi tersebut, keyboard langsung dapat menentukan tombol yang ditekan.

Apakah Semua Keyboard Memiliki Susunan Matriks yang Sama?

Tidak.

Setiap produsen dapat menentukan sendiri jumlah baris, jumlah kolom, maupun posisi tombol dalam matriksnya.

Misalnya, pada satu keyboard tombol Enter mungkin berada pada kombinasi Baris 6 Kolom 10, sedangkan pada keyboard lain bisa saja berada di Baris 7 Kolom 9.

Perbedaannya tidak memengaruhi cara pengguna mengetik karena semua proses tersebut ditangani oleh mikrokontroler di dalam keyboard. Yang penting, setiap tombol memiliki posisi unik dalam matriks sehingga dapat dikenali dengan benar.

Bagian ini nantinya akan tersambung dengan bagian Peran Mikrokontroler, karena setelah tombol menghubungkan sebuah baris dan kolom, mikrokontroler akan melakukan proses scanning untuk mencari titik mana yang sedang terhubung. Dari hasil pemindaian itulah keyboard mengetahui tombol apa yang sedang ditekan.

Peran Mikrokontroler

Di dalam keyboard terdapat sebuah mikrokontroler, yaitu komputer kecil yang bertugas mengelola seluruh tombol.

Mikrokontroler melakukan proses yang disebut scanning, yaitu memeriksa seluruh baris dan kolom secara berulang-ulang dengan kecepatan sangat tinggi.

Saat menemukan adanya perubahan pada salah satu titik matriks, mikrokontroler langsung mengetahui tombol mana yang ditekan.

Proses pemindaian ini berlangsung ribuan kali setiap detik sehingga keyboard tetap terasa responsif.

Scan Code: Bahasa yang Dipahami Komputer

Komputer tidak menerima informasi berupa huruf secara langsung.

Sebaliknya, keyboard mengirimkan sebuah scan code, yaitu kode unik yang mewakili setiap tombol.

Sebagai contoh:

Tombol A memiliki scan code tertentu.
Tombol Esc memiliki scan code yang berbeda.
Tombol F5 juga memiliki scan code tersendiri.

Sistem operasi kemudian menerjemahkan scan code tersebut menjadi karakter, angka, atau fungsi sesuai tata letak keyboard (keyboard layout) yang digunakan, seperti QWERTY, AZERTY, atau DVORAK.

Mengapa Huruf yang Muncul Bisa Berbeda?

Scan code hanya menunjukkan tombol fisik yang ditekan, bukan huruf akhirnya.

Misalnya, tombol pada posisi tertentu akan menghasilkan scan code yang sama. Namun:

Pada layout QWERTY, hasilnya bisa berupa huruf A.
Pada layout lain, posisi yang sama dapat menghasilkan karakter yang berbeda.

Karena itu, mengganti layout keyboard di sistem operasi dapat mengubah karakter yang muncul tanpa mengubah perangkat keyboard.

Bagaimana Komputer Mengetahui Tombol Dilepas?

Keyboard juga mengirimkan informasi ketika tombol dilepas.

Dengan mengetahui kapan tombol ditekan dan dilepas, komputer dapat:

Mengetik satu karakter.
Menahan tombol untuk menghasilkan karakter berulang.
Menjalankan kombinasi tombol seperti Ctrl + C, Ctrl + V, atau Alt + Tab.

Informasi ini juga penting dalam permainan, di mana beberapa tombol sering ditekan secara bersamaan.

Mengapa Keyboard Bisa Sangat Cepat?

Beberapa faktor yang membuat keyboard terasa responsif antara lain:

Mikrokontroler melakukan scanning ribuan kali per detik.
Data yang dikirim sangat kecil sehingga cepat diproses.
Antarmuka USB dan Bluetooth modern memiliki latensi yang rendah.
Sistem operasi dirancang untuk segera memproses input dari perangkat.

Akibatnya, jeda antara menekan tombol dan munculnya karakter hampir tidak terasa oleh pengguna.

Perbedaan Keyboard Membran dan Mechanical

Walaupun cara kerjanya serupa, mekanisme sakelar pada keyboard dapat berbeda.

Keyboard membran menggunakan lapisan karet atau membran sebagai penghubung saat tombol ditekan. Jenis ini umumnya lebih murah, lebih senyap, dan banyak digunakan pada laptop maupun keyboard standar.

Sementara itu, keyboard mechanical menggunakan sakelar mekanis pada setiap tombol. Mekanisme ini biasanya memberikan respons yang lebih konsisten, umur pakai yang lebih panjang, serta sensasi mengetik yang lebih jelas.

Perbedaan utama keduanya terletak pada mekanisme sakelar, sedangkan proses pengiriman scan code ke komputer tetap mengikuti prinsip yang sama.

Apakah Keyboard Bisa Menekan Banyak Tombol Sekaligus?

Ya, tetapi kemampuan setiap keyboard berbeda.

Beberapa keyboard hanya mampu mendeteksi beberapa tombol yang ditekan bersamaan sebelum terjadi ghosting atau key blocking.

Sementara itu, keyboard yang mendukung N-Key Rollover (NKRO) dapat mengenali banyak tombol secara bersamaan tanpa kehilangan input. Fitur ini banyak ditemukan pada keyboard untuk gaming maupun penggunaan profesional.

Kesimpulan

Di balik proses mengetik yang tampak sederhana, keyboard bekerja melalui sistem elektronik yang dirancang sangat efisien. Saat tombol ditekan, mikrokontroler memindai matriks tombol, menghasilkan scan code, lalu mengirimkannya ke komputer. Sistem operasi kemudian menerjemahkan kode tersebut menjadi karakter atau perintah yang langsung muncul di layar.

Seluruh rangkaian proses ini berlangsung dalam waktu yang sangat singkat, sehingga kita dapat mengetik dengan cepat tanpa menyadari banyaknya langkah yang terjadi di balik setiap sentuhan jari.
