Mengenal Flowchart sebagai Cara Merancang Program Sebelum Coding

Aplikita.com - Saat mulai belajar pemrograman, banyak orang langsung ingin menulis kode. Padahal, sebelum coding dilakukan, ada tahapan penting yang sering digunakan oleh programmer, yaitu membuat flowchart. Flowchart membantu menggambarkan alur kerja sebuah program sehingga proses pembuatan kode menjadi lebih terarah.

Dengan memahami flowchart, Anda dapat merancang logika program terlebih dahulu, menemukan kesalahan sejak awal, serta mempermudah proses pengembangan aplikasi. Itulah sebabnya flowchart masih banyak digunakan, baik dalam dunia pendidikan maupun industri perangkat lunak.

Apa Itu Flowchart?

Flowchart adalah diagram yang digunakan untuk menggambarkan urutan langkah atau proses dalam menyelesaikan suatu masalah. Diagram ini menggunakan simbol-simbol tertentu yang dihubungkan dengan garis panah untuk menunjukkan arah alur proses.

Sederhananya, flowchart merupakan "peta" yang menunjukkan bagaimana sebuah program bekerja, mulai dari menerima masukan (input), memproses data, hingga menghasilkan keluaran (output).

Mengapa Flowchart Penting?

Membuat flowchart sebelum coding memiliki banyak manfaat, di antaranya:

Membantu memahami logika program dengan lebih jelas.
Mengurangi kemungkinan kesalahan saat menulis kode.
Mempermudah diskusi dengan anggota tim.
Memudahkan proses dokumentasi program.
Membantu menemukan solusi sebelum implementasi dilakukan.

Dengan perencanaan yang baik, proses coding biasanya menjadi lebih cepat karena alurnya sudah tersusun dengan jelas.

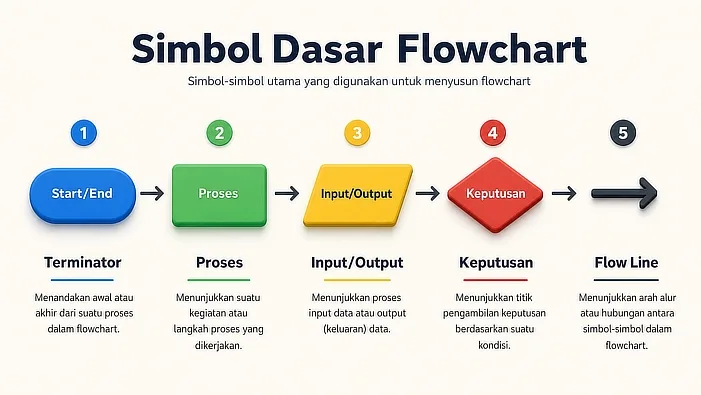

Simbol-Simbol Dasar Flowchart

Beberapa simbol yang paling sering digunakan antara lain:

1. Terminator (Start / End)

Simbol berbentuk oval ini digunakan untuk menunjukkan awal dan akhir suatu proses.

Contoh:

Start
End

2. Process

Berbentuk persegi panjang dan digunakan untuk menunjukkan proses atau aktivitas yang dilakukan.

Contoh:

Menghitung total belanja
Menyimpan data
Mengurangi stok barang

3. Input / Output

Simbol berbentuk jajar genjang digunakan untuk menerima masukan atau menampilkan hasil.

Contoh:

Input nama pengguna
Input angka
Tampilkan hasil perhitungan

4. Decision

Simbol berbentuk belah ketupat digunakan ketika program harus membuat keputusan berdasarkan suatu kondisi.

Contoh:

Apakah password benar?
Apakah saldo mencukupi?
Apakah umur lebih dari 17 tahun?

Dari simbol ini biasanya muncul dua cabang, yaitu Ya (True) dan Tidak (False).

5. Flow Line

Berupa garis panah yang menghubungkan setiap simbol sehingga menunjukkan urutan proses yang harus dijalankan.

Contoh Flowchart Sederhana

Misalnya membuat program untuk menentukan apakah seseorang boleh mengikuti ujian.

Alurnya adalah sebagai berikut:

Start
Input nilai kehadiran
Apakah kehadiran minimal 75%?
Jika Ya → Tampilkan "Boleh Mengikuti Ujian"
Jika Tidak → Tampilkan "Tidak Boleh Mengikuti Ujian"
End

Dengan flowchart seperti ini, logika program sudah terlihat jelas bahkan sebelum satu baris kode pun ditulis.

Hubungan Flowchart dengan Coding

Flowchart bukanlah bahasa pemrograman. Flowchart hanya membantu menyusun logika yang nantinya diterjemahkan menjadi kode menggunakan bahasa seperti JavaScript, Python, C++, Java, PHP, atau bahasa lainnya.

Sebagai contoh, sebuah keputusan pada flowchart biasanya akan diterjemahkan menjadi struktur seperti:

if
else
switch

Sedangkan proses perulangan dapat diterjemahkan menjadi:

for
while
do...while

Karena itulah banyak programmer membuat flowchart terlebih dahulu sebelum mulai menulis kode, terutama untuk program yang memiliki alur cukup kompleks.

Apakah Flowchart Masih Digunakan?

Meskipun saat ini banyak programmer langsung membuat pseudocode atau bahkan langsung coding, flowchart masih sering digunakan untuk:

Mengajarkan logika pemrograman kepada pemula.
Mendokumentasikan proses bisnis.
Mendesain sistem yang kompleks.
Menjelaskan alur aplikasi kepada klien atau tim non-teknis.
Membuat dokumentasi proyek agar lebih mudah dipahami.

Pada proyek berskala besar, flowchart sering dipadukan dengan diagram lain seperti UML untuk memberikan gambaran sistem yang lebih lengkap.

Flowchart atau Pseudocode, Mana yang Sebaiknya Dipelajari?

Keduanya memiliki fungsi yang berbeda dan saling melengkapi.

Flowchart lebih mudah dipahami karena menggunakan visual berupa simbol dan panah, sehingga cocok untuk mengenalkan konsep logika kepada pemula. Sementara itu, pseudocode lebih menyerupai penulisan program sehingga lebih mudah diterjemahkan menjadi kode.

Banyak programmer memanfaatkan flowchart untuk merancang alur utama program, kemudian menuliskannya kembali dalam bentuk pseudocode sebelum mulai coding. Pendekatan ini membuat proses pengembangan menjadi lebih terstruktur dan mengurangi risiko kesalahan logika.

Kesimpulan

Flowchart merupakan alat bantu yang sangat berguna untuk merancang logika program sebelum proses coding dimulai. Dengan menggambarkan alur kerja menggunakan simbol-simbol standar, programmer dapat memahami proses secara menyeluruh, menemukan potensi kesalahan lebih awal, serta mempermudah implementasi ke dalam berbagai bahasa pemrograman.

Bagi pemula, mempelajari flowchart adalah langkah yang baik untuk membangun kemampuan berpikir logis. Setelah terbiasa membuat flowchart, proses menulis kode akan terasa lebih mudah karena alur program sudah direncanakan dengan jelas sebelumnya.
